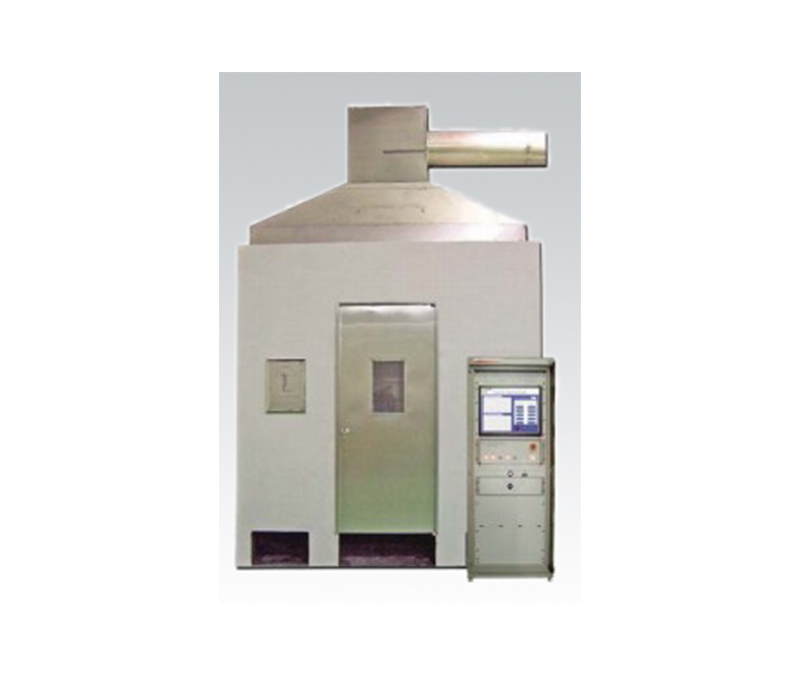

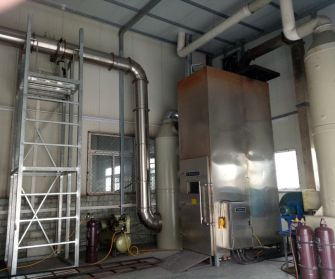

电缆防火组件燃烧测试装置UL1685、IEEE 1202、IEEE 383

泰思泰克电线电缆防火组件测试仪燃烧试验装置依据IEEE1202 和IEEE 383标准设计研发。泰思泰克UL 1685电线电缆燃烧试验装置,是用来评估单根或成束电缆在规定条件下抑制火焰蔓延的能力的仪器,满足UL 1685,IEEE 383及IEEE 1202的测试要求。UL火焰接触试验是一种垂直支架耐燃试验,当电缆受到火源冲击而燃烧时,电缆损坏的高度和烟雾释放量决定测试值。只要符合UL测试程序的电缆才是被接受的此设备可用来评估评估单芯电缆或多心电缆的火焰蔓延状况。在此设备亦可增加气体分析装置分析测试材料的H.R.R(热释放率),烟密度等。

型号:TTech-UL1685


标准

• IEEE 1202

- 火焰传播-电线和电缆试验

• IEEE 383

核电站的IE级电缆、场接头和连接器的类型测试标准

• UL1685

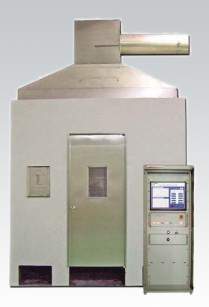

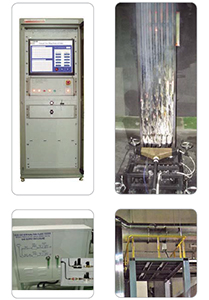

电缆防火组件燃烧测试装置UL1685、IEEE 1202、IEEE 383

特点

1、试验箱体尺寸: 2,600(W) x 2,600(D) x 3,100(H) mm, 容积: 20.28m3,内部面积: 6.76m2.

2、内部所有工装均有不锈钢制成;

3、燃烧测试箱的结构配有烟雾排出孔,也有新鲜空气进气口;

4、试验房的墙壁由混凝土砖块或耐火材料砌成。墙壁应有观察窗口;

5、试验房含有一个检修门由钢材料制作;

6、双向探头压差计测量烟道内的气体流速;进口压差传感器,压力精度0.025pa;

7、K型热电偶(镍铬铁合金)检测烟道温度;

8、电缆支架尺寸(300mmx76mmx2400mm)

9、喷灯由带状丙烷喷灯及进口灯芯组成;

10、丙烷流量计:在标准温度和气压(20°C, 101 kPa)下(220±8 cm3/s)

11、空气流量计:在标准温度和气压(20°C, 101 kPa)下(1280±80 cm3/s))

12、安装在排风管道上的热电偶和双向风速探头可测量废气的温度和气流动速度

13、托盘尺寸为305(长)×76(宽)×2438(高)mm,钢梯的横宽为25±6mm,纵跨为229mm

14、带型丙烷燃烧器喷灯,配有Ventury混合器,满足IEC60332-3

15、采用数据采集板,精确采集和测量内部构件温度和燃烧器火焰温度

16、电磁阀和点火器可以通过控制面板上的按钮手动控制,紧急情况下可关闭仪器电源(不包括电脑电源)


电缆防火组件燃烧测试装置UL1685、IEEE 1202、IEEE 383


烟密度系统:

1、烟密度分析: 光束清晰自动射灯光系统测量烟密度.色温 2900±100K;电流波动范围±0.5%;烟密度值线性输出;并带有时间补偿功能;

2、透镜将光聚成20mm的平行光束;d/f<0.04;

3、探测器;光谱分布相应度与CIE相吻合;色度标准函数精度±5%;输出线性度在透光率的3%以内或绝对透光率的1%以内;


测试系统:

1、数字式数据采集系统是用于收集和记录烟雾和压力测量。数据系统的速度和容量是每5秒钟收集而成的。

2、管道中要确保的标称废气流量是0.65±0.05 立方米/秒

3、计算机控制系统,labview软件;界面美观、易操作;


规格

机型TTech-UL1685
尺寸箱体内部尺寸- 2,600(W)×2,600(D)×3,100(H)mm
控制台尺寸600(W)×750(D)×1600(H)mm
电源AC 220V, 50/60Hz, 15A
重量Approx. 500kg(chamber), Approx. 130kg(control)
说明书可提供
排气0.63~0.67㎥/s(测量), 最小100㎥/min(extraction)
工具压缩气体,个人电脑,吸尘器,丙烷气
