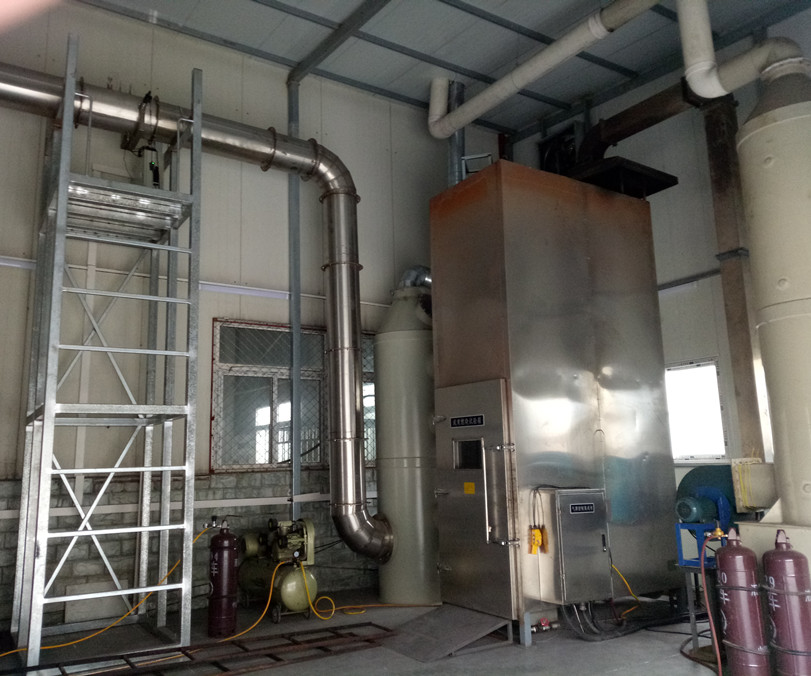

电线电缆成束燃烧及热释放量测试仪GB/T 18380.31, IEC 60332-3-10

标准

• UL1685-2010：• IEC 60332-3-10-2008：• EN 50399-2011：• GB/T 18380.31-2008：

• GB/T 31248-2014：

箱体特点

1、不锈钢测试箱体的尺寸1,000±100(W) x 2,000±100(D) x 4,000±100(H) mm。箱体的内地表面比地面高，且后侧铺有绝热保温材料。

2、配备标准要求的不锈钢梯，依据GB/T18380.31要求的钢梯；宽梯800mm窄梯500mm各一套；

3、钢梯材质为不锈钢；耐腐蚀；易清理；

4、在箱体的较低部分，距离箱体前面150±10mm 的位置处有一个800±20(W) ×400±10(D)的进气孔。

5、箱内侧安装有进口热电偶 K型铠装热电偶，直径2mm;

6、箱体顶部配备风速计；监测燃烧箱外风速环境；

7、箱体顶部开有300±30 (W) ×1,000±100 (D) 排气口，方便在测试过程中排除烟气；风速10m/s可调节；

8、配备标准电气控制柜一个；

9、不锈钢排烟管路及相关附件；

燃烧系统：Combution System

 1、燃烧器：带型丙烷燃气喷灯，尺寸257mm ×4. 5mm ，共开孔242个，分三行排列，分别81，80，81个孔，孔的直径为1.35mm，孔间距离为3.2mm；

 2、进口美国AGF喷灯灯芯，长257mm；

 3、高精密球阀，控制气体通断；

 4、流量计：100kpa,20℃条件下: 空气流速： （77.7±4.8）L/min; 丙烷 （13.5±0.5）L/min;

 5、进口品牌压力表及压力调节阀；

 6、自动点火装置；

 7、燃烧角度：20度；

 8、燃烧器中的空气和燃气流速必须补充温度和压强，而许多传统系统忽略了该影响，可通过电脑程序自动完成燃气和空气补偿过程。

 9、箱内温度实时监测；配有高温报警，并自动控制气源关断；

10、排烟管道配备热释放量吸气端口；可外接燃烧热释放量分析系统

控制系统：Control System

1、 PLC配合大屏幕触摸屏控制系统；

2、 系统自动点火，自动计时；

3、 实验数据自动存储，可自由查询；试验报告可自由打印；

4、 40分钟，1小时计时提醒功能；

5、 安全紧急切断装置；

6、 标准参数可在屏幕内查询；

设备参数：Device parameters

1、 测试箱体的尺寸1,000±100(W) x 2,000±100(D) x 4,000±100(H) mm风速计精度 0.1m /s;

2、 热电偶为K型铠装热电偶，2mm直径；

3、 箱体绝热系数为 0.7W/m2K;

4、 空气源风速计范围 8000L/min; 风速调节 （5000±500）L/min;

5、 燃气：纯度95%的技术级丙烷（客户自备）

6、 燃气控制流量： 100kpa,20℃条件下: 空气流速： （77.7±4.8）L/min; 丙烷 （13.5±0.5）L/min;

选备；烟尘处理装置；

热释放量测试系统

结构部分Main Structures：

1、 供气系统增加矩形通风管路：宽（300±10）mm,高（80±5）mm,长度至少800mm，及空气箱，深度（150±10）mm。

2、 进气口处配2mm厚不锈钢格栅，格栅孔径5mm，中心距8mm。

3、 由轴流式风机提供空气供给，并由变频器控制空气供给量。

4、 由变频器控制管道风机调整管道排烟量的体积流速。

5、 采用双向探头式测量差压装置，进口差压传感器，量程为0~500Pa。

6、 不锈钢吸烟罩及排烟管道（内径400mm），美观耐腐蚀。

7、 空气进气量8000L/min；

8、 排烟系统包括：吸烟罩，排烟管，导流片，风机，气体取样系统及分析系统。完全根据标准设计制作。

气体取样系统 Gas sampling Systme

1、 包括环形取样器、吸气泵，微粒过滤器、冷阱、排气阀、水分过滤器及CO2过滤器；

2、 三级过滤器；过滤精度0.5um；

3、 冷冻冷阱，压缩机空调制冷系统；控制温度0~5℃

4、 吸气泵，流量：33L/min，真空度：700 ㎜Hg，压力：2.5 bar

Suction pump, flow rate: 33L/min vacuum: 700 mm Hg pressure: 2.5 bar;

5、 干燥筒，过滤水分及杂质；

6、 流量控制器，控制吸气流量；

7、 取样器有12个小孔与气流方向相反；内装烟尘过滤器；距集烟罩685mm处；

测量系统Measruing System

1、氧浓度分析：顺磁氧分析器，O₂测量范围0-25%，线性偏差＜1%。氧分析仪响应时间不超过12s，分析仪输出最大分辨率 100X10^-6；

2、CO₂分析：红外线CO₂分析仪，CO₂测量范围：0-2/10%，线性偏差：＜±1%。分析仪响应时间不超过12s;分析仪输出最大分辨率100X10^-6；

3、烟密度分析：用白炽光系统测量烟密度.色温 2900±100K；电流波动范围±0.5%；烟密度值线性输出；并带有时间补偿功能；

4、透镜将光聚成20mm的平行光束；d/f＜0.04；

5、日本进口光电探测器，光谱分布相应度与CIE相吻合；色度标准函数精度±5%；输出线性度在透光率的3%以内或绝对透光率的1%以内；

6、系统90%的相应时间不超过3s;

7、进口Omega热电偶为 三支K型铠装热电偶，0.5mm直径；温度精度0.5℃；

8、美国进口压力传感器 量程 0~100pa；与精度为±2pad的压力传感器相连；压力传感器90%输出的响应时间最多为1s；

9、排烟能力 0~0.65m³/s；

10、其他通用热电偶 2mm K型铠装热电偶；

11、环境压力精度±200Pa；

12、系统记录时间最少3s；

13、系统时间记录精度0.1s；

电脑控制系统Computer control System:

1、标准控制机柜，计算机+Labview智能控制系统；

   •控制参数设定与显示；试验状态与故障显示、查询。

   •各项数据采集与保存；画面监控,实时温度曲线、实时CO2/O2数据曲线显示;历史曲线与数据查询；

•数据USB导出。历史曲线与数据查询、打印；

•可独立操控机器完成试验。

2、有声音报警和报警事故显示功能。

3、控制箱上有USB/RS232串口，可外接台式/笔记本电脑操作控制。

4、•可编程控制器（PLC）控制系统：

   •自动点火，点火失败检测保护。

   •丙烷气体流量自动控制与显示。

•PLC+变频器实行排气体流量自动控制与显示。

•自动测量与计算材料燃烧 ：热释放速率（H.R.R）、烟增长指数（SPR）、氧消耗量（O₂）、CO₂生成量。

客户需提供：1、进排水系统

2、供电系统及设施

3、燃气，空气供给
