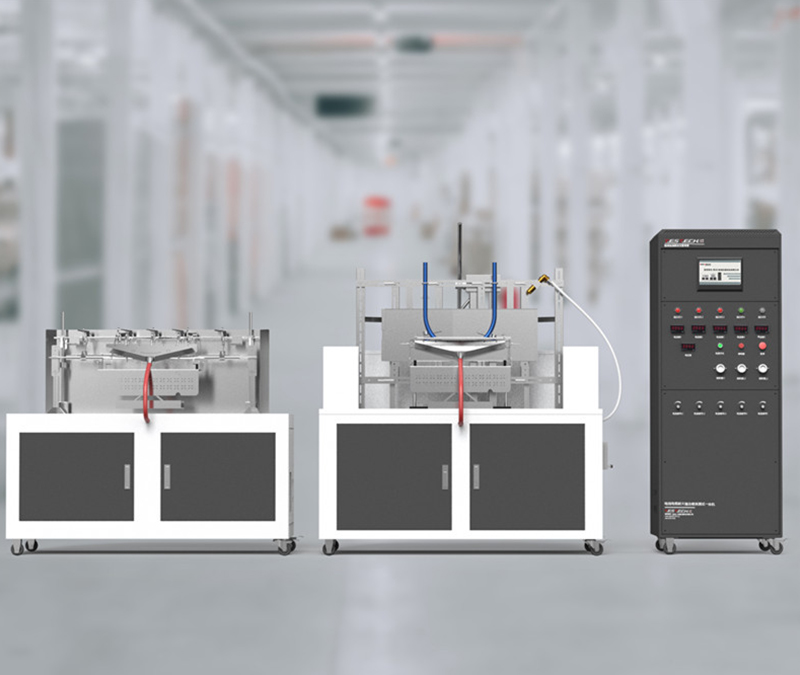

电线电缆耐火冲击喷淋测试一体机IEC 60331 BS6387-2013

标准

• IEC 60331 part 12在火焰条件下测试电线电缆-至少在830℃条件下冲击燃烧电路完整性-
• IEC 60331 part 31冲击着火的程序和要求-额定电压高达0.6/1.0 KV的电缆

• IEC 60331-1

• BS6387-2013

- 供火时施加冲击，火焰温度不低于830˚C，额定电压大于或等于0.6/1kV的电缆，整体直径超过20 mm

• IEC 60331-2

- 供火时施加冲击，火焰温度不低于830˚C，额定电压大于或等于0.6/1kV的电缆，整体直径不超过20 mm

GB/T 19216

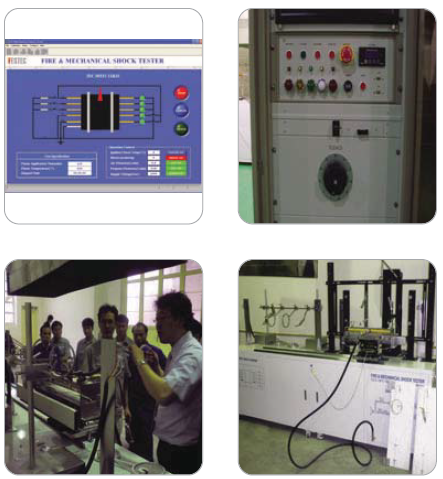

特点

1、控制柜参数：

带双流量计和压力调节。

试验过程自动控制。

具有智能检测功能，当试样在试验过程出现短路时，自动报警及关掉火源。

显示：触摸屏，显示温度曲线

时间计时器：0~99小时99分99秒

控制箱体尺寸：650（D）X400（W）X1200（H）

负载：试验电压0~600V可调；

负载电流范围：0.1～3A，试验电流可按标准要求调节，但大于3A则保护；

负载容量应能保证试验电流接近3A时仍然可以保证试品继续试验。也可适用于喷淋试验和锤击试验的负载要求

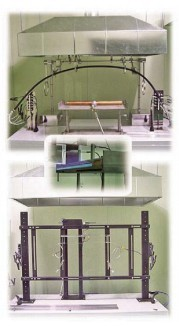

2、耐火测试装置要求

燃烧器为喷嘴长500mm,宽15mm，喷嘴上有三排错开的小孔，孔半径为1.32 mm孔距为3.2 mm。配有Venturi混合器；

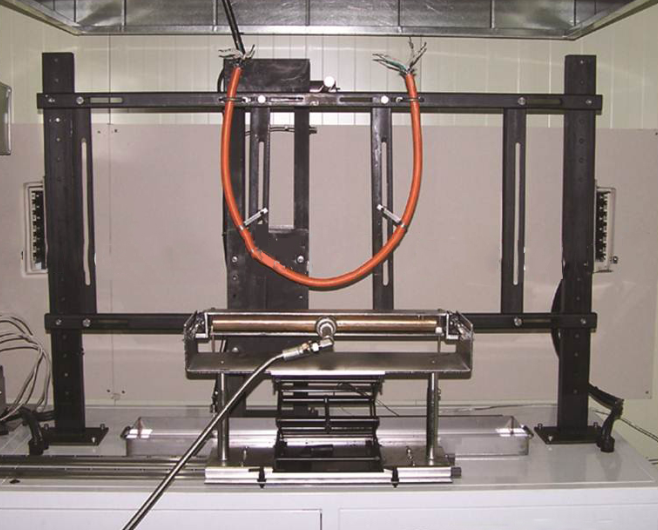

安装电缆的测试梯架紧固在支撑钢底座上；测试过程中可根据不同电缆尺寸要求调节测试梯两侧的垂直构件（测试架长：1200mm，高：60mm，总重：18±1kg)

金属环内径约为：150 mm。

带测温装置（直径小于2mm的K型热电偶，距离火焰口75mm）。

燃烧器喷灯的前端距箱体底部不少于200MM,且距离箱壁不少于500MM

依据测试等级，火焰温度可调：600~1000°（A等级650°，B等级750°，C、D等级950°）

燃烧器的横轴距离试验电缆中心40-60MM，燃烧器的纵轴距离试样电缆纵轴100-120MM

提供标准要求的5个内径大约为150 mm金属环，金属环距离可以自由调节，方便试品固定托住。

不锈钢试品托架，承重30kg

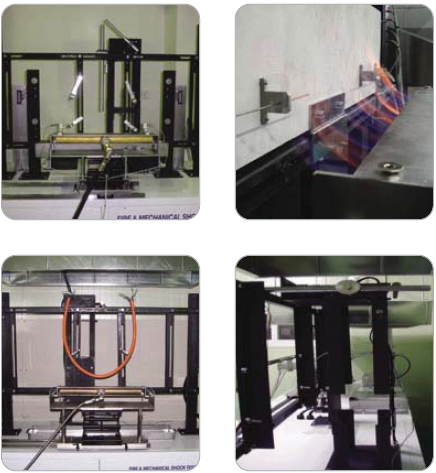

3、捶击试验装置

捶击试验装置部分：

1、不锈钢支架撞击结构；箱体喷漆处理；

2、独立电机撞击控制箱；

3、捶击锥为￠25、长度600的粗圆钢棒。

4、捶击锥以60°的夹角自由落体捶击。

5、电机驱动棒锤作周期锤击冲击动作。

6、锤击周期（时间）：10～999S（可设，标准要求30±2S／次）

7、试验总时间：0～9999S

8、带状燃烧器（与喷淋试验一样）（与耐火燃烧测试台共用）

9、试验温度600~1000°（A等级650°，B等级750°，C、D等级950°）

10、测温热电偶直径小于￠2mm。（与耐火燃烧测试台共用）

11、试验时每相电缆通0.25A的电流。

4、喷淋试验装置（选配）

采用丙烷或天然气的燃烧器，采用整体式的长400mm的带状燃烧器。

燃烧试验温度为650±40°。

采用直径不大于￠2的热电偶测温。

喷淋头供水压力为250~350Kpa，对试品的喷水量约0.25~0.3L/S.m2。

试品试验长度约为400mm。

试验时试验电缆通过隔离变压器通电，并连接于3A保险管或断路器上，以及有各相线缆的通断信号灯指示。。
