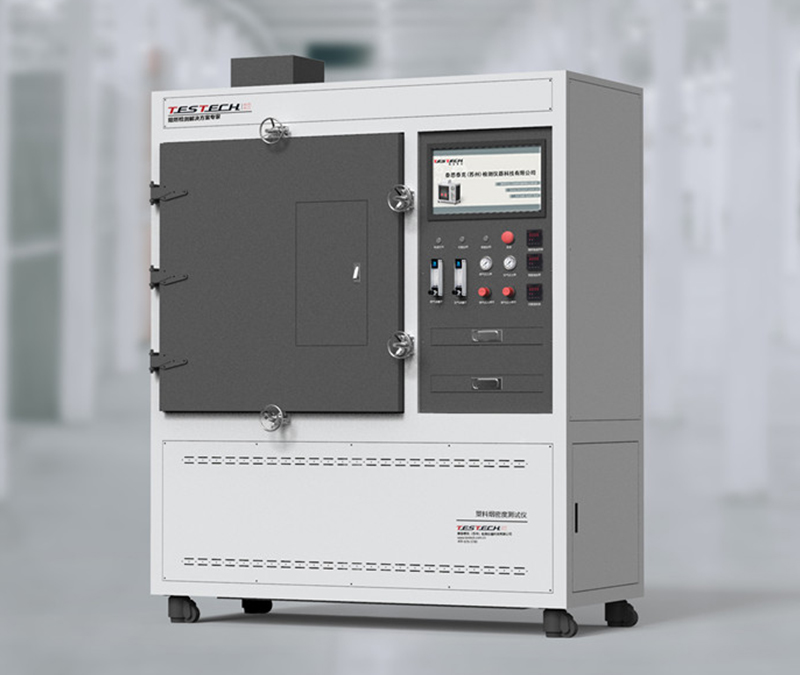

NBS塑料烟密度试验箱GB/T8323.2-2008、 ISO 5659

烟密度测量的主要原理是在特定的空间内,线缆或材料在特定的燃烧或辐射条件下产生烟雾,光束穿过烟雾后会产生衰减,测量光束的透光率并计算得出比光密度和烟密度。

泰思泰克烟雾密度箱依据 ISO5659 相关标准设计研发。与锥形辐射炉配合使用,可使箱内的热通量高达 50 kW/m2,并可横向定位样品,测试样品质量损失率。这也符合最新 IMO 测试条款。测量样品,在密闭空间内有/无前锋火焰时,垂直暴露于放射性热源 25 kW/m2 的情况下,产生的烟雾密度。

使用ISO 5659 锥型辐射加热炉,用户可以将加热条件由10 ㎾/㎡ 任意调整为 50㎾/㎡ 或者 70kW/㎡。

型号: TTech-ISO5659


参考标准:

• GB/T8323.2-2008

• ISO 5659-1:塑料-生烟-第1部分:光密度试验原则

• ISO 5659-2 : 塑料的烟生成 -Part 2: 单体箱测试获得材料的光密度


箱体结构:

1、测试箱有箱体、样品盒、辐射锥、点火器、透光和测量装置及其他相关控制装置组成;

2、人机工程学的结构设计与控制设计;箱体采用全开门的设计方式; 门锁设计便于一次性关闭箱门;优化操作流程;

3、测试箱门可完全打开,方便装卸样品和清洁箱体;

4、前门铰链安装,配有视窗及可遮挡视窗的活动不透明遮光板,以避免光线进入密封箱;

5、控制器位于箱体侧面,方便操作。箱门关闭时也不影响查看控制器;

6、安全熄火板,更换简易,操作更安全;

7、可提供气体测量口,用于测试气体毒性;

8、测试箱体的涂层易于清洗且抗化学腐蚀;


燃烧装置:

1、 加热锥:功率2600W,输入温度范围在0~1000℃,50分钟内可稳定在±2℃之内,可提供10KW/m²-50KW/m²的辐射照度。

2、 使用质量流量控制器和压差传感器可提升测压计的精确度和实现自动泄露测试

3、 点火器配有自动点火装置;火焰长度30mm±5mm;按照标准规定蓝色火焰,顶端带有黄色;


烟密度测量系统:

1、 烟雾密度和温度均以数码显示,查看更简便,数值更精准

2、 光电探测组件包括光电倍增管、放大滤光片、光闸、滤光片、中性滤光片、透镜、光学窗口等组成;

3、 光源为6.5V白炽灯光源;

4、 箱体顶部安装光学暗盒,光源接受为侧窗型光电倍增,透光率精度可达到0.001%

5、 消色差透镜

6、 硅光电池片

7、 高增益低噪音放大器控制电路


控制系统

1、自动完成测试; 各种信号自动采集;

2、品牌电脑、

3、打印机为选配

4、电压:220V 功率4KW;

5、丙烷气客户自备;
