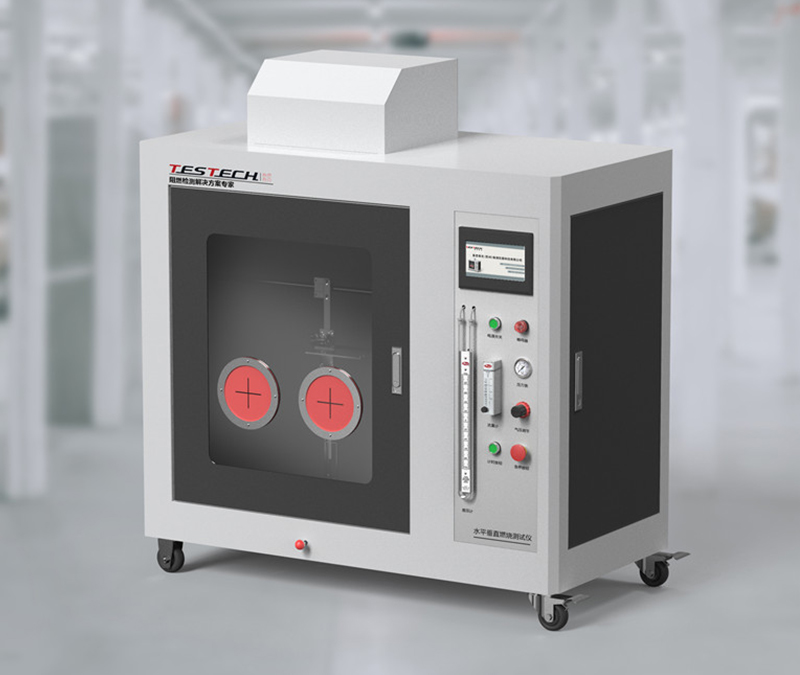

UL94水平垂直燃烧测试仪-智能型UL94, GB/T 2408,GB/T5169.16、IEC 60695

UL94水平-垂直燃烧测试仪是模拟电子电工产品周围环境发生着火的早期情况,用模拟技术评定着火危险性,产品的周围着火时,应确保不致引起燃烧蔓延。试验设备适用于电工电子产品家用电器的部件,零件和元件,如:家用电器的绝缘外壳、开关面板、印刷电路板以及绝缘材料等。此型号UL94水平垂直燃烧仪,设计为对设备和器具部件材料的可燃性能试验,众多应用于最终用途的测试指标如易燃性能、燃烧速率、火焰蔓延、燃烧强度及产品的阻燃性能均可被检测。自动化程度高,测试数据准确,是我们为高要求用户推出的最新测试仪。

型号TTech-GBT2408


说明: GB/T 5169.16, GB 9493-2001 与GB/T 2408 共同参考IEC 60695-11-10及UL94


标准

水平、垂直燃烧测试:UL94 IEC 60695-11-10、IEC 60707、ISO 1210、GB/T 2408;GB 9493-2001

50W 垂直燃烧测试:UL94 V-0、V-1、V-2、IEC 60695-11-10、ISO 1210、GB/T 2408;

薄膜材料垂直燃烧测试:VTM-0、VTM-1or VTM-2、ISO 9773;

选配:GBT8332-2008 , ISO9772:2001 、 UL94:HBF, HF-1, or HF-2...泡沫塑料燃烧性能测试


特点:

一、箱体及夹具特点:

1.1、箱体尺寸:长1200mm X宽600mmX高1300mm;

1.2、超大试验燃烧箱体 0.55m³,确保试验有充足空气供应;

1.3、箱体烤漆处理;内部烤黑色漆(标准要求)耐腐蚀;

1.3、试验仪由试验部分和控制部分组成采用一体化设计,方便现场安装和调试。

1.4、大型玻璃观测窗,美观大方;便于观测试样燃烧状态;

1.5、先进工业外观设计、试验操作考虑人体工学设计,便于触及试样、燃烧器拉杆设计,易于操作;

1.6、所有夹具:由304不锈钢制作;美观耐腐蚀;夹具为水平燃烧及垂直燃烧一体化设计;操作方便;节省空间;

1.7、304不锈钢火焰高度标尺;

1.9、不锈钢尺 0.5mm 精度;


UL94水平垂直燃烧测试仪-智能型UL94, GB/T 2408,GB/T5169.16、IEC 60695


二、喷灯及气体控制:

2.1、燃烧器角度可0、45度便捷调节;

2.2、美国进口本生灯,筒长100mm±10mm、内径9.5mm±0.3mm;完全符合IEC60695-11-4喷灯要求;

2.3、喷灯自身可进行流量调节;喷灯自身可调节空气进气量;

2.4、流量计及精密针阀,精确控制燃烧气体流量

2.5、高精密压力调节阀及压力表

2.6、U 形管差压计;

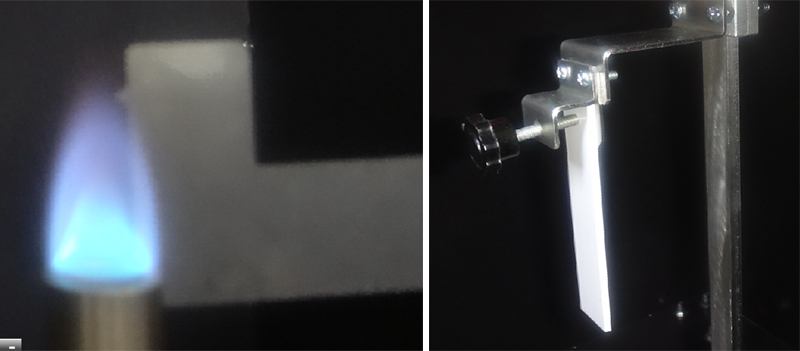

2.7、精确控制火焰高度20mm±2mm;


UL94水平垂直燃烧测试仪-智能型UL94, GB/T 2408,GB/T5169.16、IEC 60695


三、微电脑控制系统

3.1、可编程控制器7"触摸屏,实现控制/检测/计算/数据显示.

3.2、脉冲高压电子自动点火。

3.3、计时按钮配合PLC 自动记录存储燃烧耗时间。

3.4、时间计时器检测火焰到达25、100mm标示线时间。精度0.1S,自动计时

3.5、无需手持秒表或手稿计时;试验时间系统自动记录,并生成实验报告;

3.6、试验时间与加火时间触摸屏上可设定。满足多种试验标准要求;

3.7、线性燃烧速率(V) PLC自动计算,触摸屏显示与保存。

3.8、测试等级值(HB0 HB40 HB75/V-0 V-1 V-2)与国标规定值在屏上可查看。

3.9、水平与垂直燃烧测试程序在触摸屏上可切换。

3.10自动计时器装置可记录测试时间,并存储在系统中,报告可查询;

3.11顶部配备排烟风扇装置,试验结束后排出燃烧所产生的废气;注:客户自配排烟管道及燃气。


UL94水平垂直燃烧测试仪-智能型UL94, GB/T 2408,GB/T5169.16、IEC 60695


四、电气说明

5.1、 电压220V, 50/60Hz;

5.2、 插座配备接地端口;

5.3、甲烷或丙烷气体;客户自备;


UL94水平垂直燃烧测试仪-智能型UL94, GB/T 2408,GB/T5169.16、IEC 60695

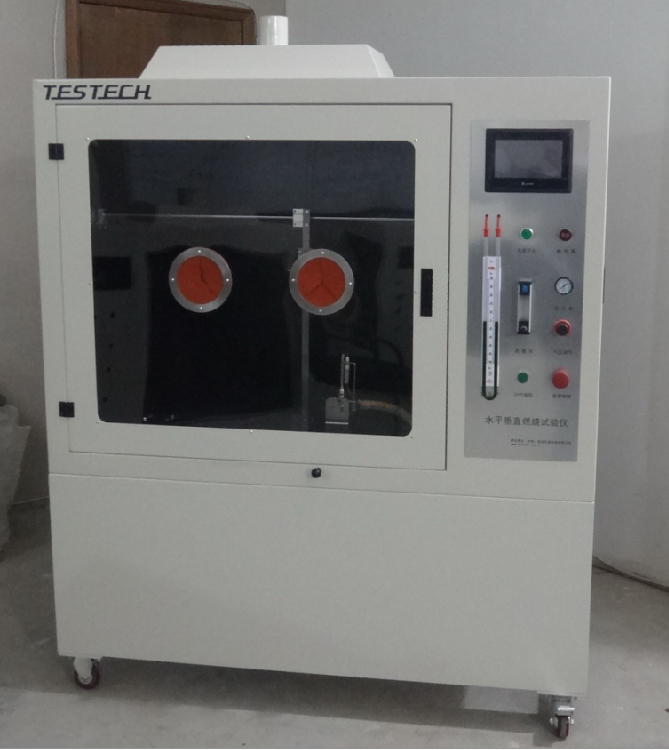

带垫高设备图片
