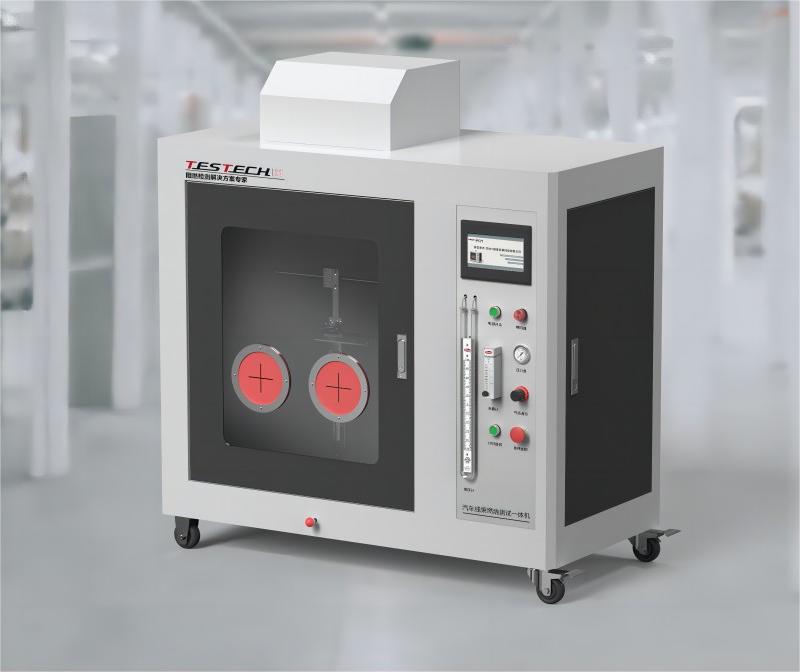

汽车线束燃烧测试一体机-智能型 JASO D618，ISO6772

产品介绍

泰思泰克该款设备依据JASO D618标准设计生产，同时根据客户要求定制设计ISO6772要求的燃烧箱。

两个测试共用同一套测试系统，分设JASO D618燃烧箱及ISO6772燃烧箱。

该款一体机为智能型；有PLC及触摸屏智能控制；开机后可在屏幕上自由选择需要的试验程序。

程序时间自由设定，系统自动控制点火时间并自动记录试验时间，熄火时间等；试验数据系统自动保存，可自由调取。

产品型号：TTech-ISO6772

符合标准

JASO D618-2008

ISO6772：2012

ISO6772测试部分

一、箱体及夹具特点：

1.1、箱体尺寸：长1200mm X宽600mmX高1300mm；

1.2、超大试验箱体 0.55m³，确保试验有充足空气供应；

1.3、试验仪由试验部分和控制部分组成采用一体化设计，方便现场安装和调试。

1.4、大型玻璃观测窗，美观大方；便于观测试样燃烧状态；

1.5、先进工业外观设计、试验操作考虑人体工学设计，便于触及试样、燃烧器拉杆设计，易于操作；

1.6、304不锈钢火焰高度标尺；

1.7、不锈钢电线试样夹；

二、喷灯及气体控制：

2.1、燃烧器角度可0、45度便捷调节；

2.2、美国进口本生灯，筒长100mm±10mm、内径9.5mm±0.3mm；完全符合IEC60695-11-4喷灯要求；

2.3、喷灯自身可进行流量调节；喷灯自身可调节空气进气量；

2.4、进口流量计及精密针阀，精确控制燃烧气体流量；

2.5、进口品牌高精密压力调节阀及压力表 0~0.4Mpa；

2.6、精确控制蓝色火焰高度50mm±2mm；总高100mm; --电线燃烧专用

三、微电脑控制系统

3.1、可编程控制器7"触摸屏，实现控制/检测/计算/数据显示；

3.2、脉冲高压电子自动点火。

3.3、计时按钮配合PLC 自动记录存储燃烧耗时间。

3.4、自动计时器装置可记录测试时间,并存储在系统中，报告可查询；

3.5、无需手持秒表或手稿计时；试验时间系统自动记录，并生成实验报告；

3.6、试验时间与加火时间触摸屏上可设定。满足多种试验标准要求；

3.7、独立电缆燃烧测试程序。

3.8、顶部配备排烟风扇装置，试验结束后排出燃烧所产生的废气；注：客户自配排烟管道及燃气。

JASO D618 水平燃烧测试部分：

4.1、燃烧箱尺寸：310mm *360mm*610mm；

4.2、根据JASO D618标准定制试样夹具，材质为不锈钢。

4.3、美国进口本生灯；

4.4、电子自动打火；

4.5、蓝色火焰高度35mm；

4.6、试样长度大概300mm；

五、随机配备附件

5.1、304不锈钢火焰高度尺；

5.2、水平垂直燃烧试样夹一套；电缆燃烧测试试样夹一套；

5.3、精度0.5mm，不锈钢尺；

5.4、气管卡箍 2个；

5.5、产品说明书；

5.6、出厂合格证；

5.7、设备木箱包装；运输安全可靠（货运运输时用）；

五、电气说明

6.1、 电压220V， 50/60Hz；

6.2、 插座配备接地端口（必须有接地）；

6.3、煤气或丙烷气体；客户自备。
