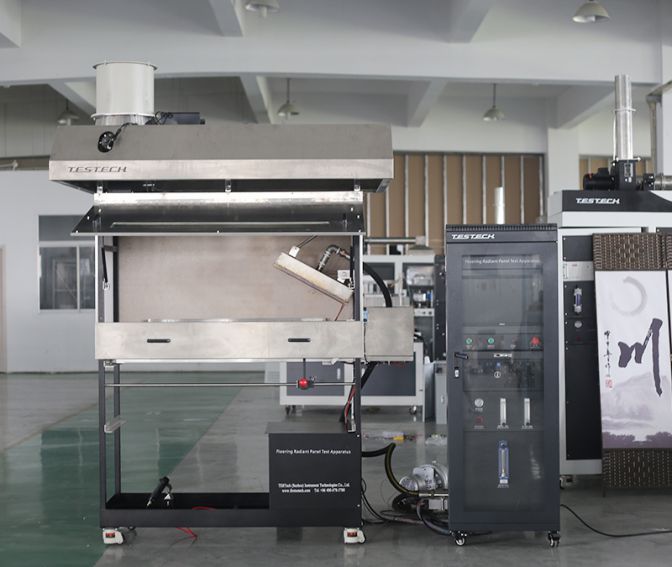

铺地材料热辐射测试仪GB/T 11785-2005

临界辐射通量是考察铺地材料火灾危险性的主要哦参数，它表征了铺地材料试样在受到来自外部热辐射的条件下燃烧蔓延能力的高低，是铺地材料类建筑制品燃烧行了个分级体系中的重要指标；

根据ISO9239-1,2及GB/T 11785-2005的要求，泰思泰克铺地材料热辐射板测试是在试验箱中，通过一定的热辐射环境，衡量地板覆盖物燃烧情况下的临界热辐射值。也可以用来衡量阁楼地板纤维素绝缘材料的临界辐射值。

立即咨询下一个产品

型号：TTech-GBT11785

标准

• ISO 9239-1 : 地板材料火反应测试 - 第1部分 :使用辐射热源测试地板材料的燃烧性能

• ISO 9239-2 : 地板材料火反应测试 - 第2部分 :热通量为25㎾/㎡时，测试火焰蔓延状况

• ASTM E 648 : 地板临界辐射通量的标准测试- 覆盖系统使用辐射热能源

• ASTM E 970 : 使用辐射热能源，测试阁楼绝缘地板临界辐射通量的标准测试使用辐射热能源

• NFPA 253 : 使用辐射热能源，测试侧板覆盖系统的临界辐射通量的标准测试方法

• GB/T 11785-2005

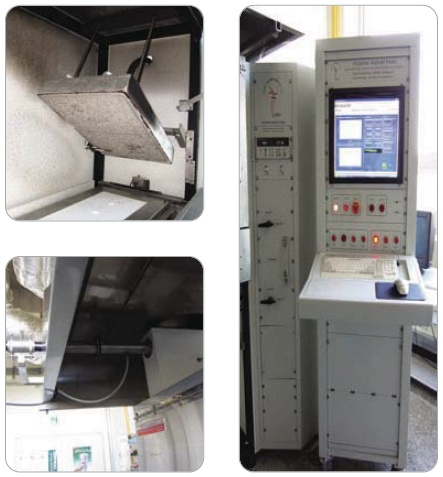

铺地材料热辐射测试仪GB/T 11785-2005

结构特点：

1、所有结构部件均有不锈钢制成，美观，耐腐蚀；

2、辐射热源为多孔陶瓷热辐射板300mmX450mm，倾斜 30°；

3、美国进口热量计量程50KW/㎡；

4、引燃器直径为0.7mm，19/EA，距每条中心线底部60度位置

5、标准板由厚20±1mm,密度850±100kg/m³无涂覆层的硅酸钙板制成；尺寸1050X250mm

6、小型不锈钢引燃嘴辅助样品引燃。

7、进口流量控制阀，精确控制丙烷流量

8、自带鼓风机提供空气气源，通过文丘里混合气混合测试用燃气

铺地材料热辐射测试仪GB/T 11785-2005

光路系统

1、光路系统包含光源为2900 ± 100 K色温白炽灯，光源接受为硅光二极管,配备光路测试用快门，便于0%及100%校准使用；

2、进口光电池模组测量光衰减程度。系统自动计算透光并生成透光率曲线；可自由打印曲线

热辐射系统：

1、热辐射高温计精度±0.5℃，距辐射板约1.4m;

2、辐射高温计灵敏度恒定在波长1um~9um范围内；

3、高性能K型铠装热电偶直径3.2mm，具有绝缘和非接地的热接点；处于箱体顶板下25mm,箱体烟道内壁后100mm;

4、应该使用可检测直径范围为250mm，黑体温度范围在480℃~ 530℃内的辐射高温计调节热量辐射面板表面的热流量

5、在误差范围内，测量从散热板至110mm ~ 910mm范围内的热通量，间隔为110mm

控制系统：

1、标准控制机柜，嵌入式一体化10.2"触摸屏:

2、有声音报警和报警事故显示功能。

3、控制箱上有USB/RS232串口，可外接台式/笔记本电脑操作控制，自由打印试验报告。

4、可编程控制器（PLC）控制系统：

规格参数

电源电压：AC220V±10%， 50Hz；
最大使用功率：5KW；
设备外形尺寸：长×宽×高（2.2×1.2×2.4）m；
设备重量：350Kg。
