斯坦纳水平隧道炉UL910/NFPA 262

参考标准

UL910、NFPA262、ASTM E84、UL723 等测试标准

设备型号：TTech-UL910

结构特点：

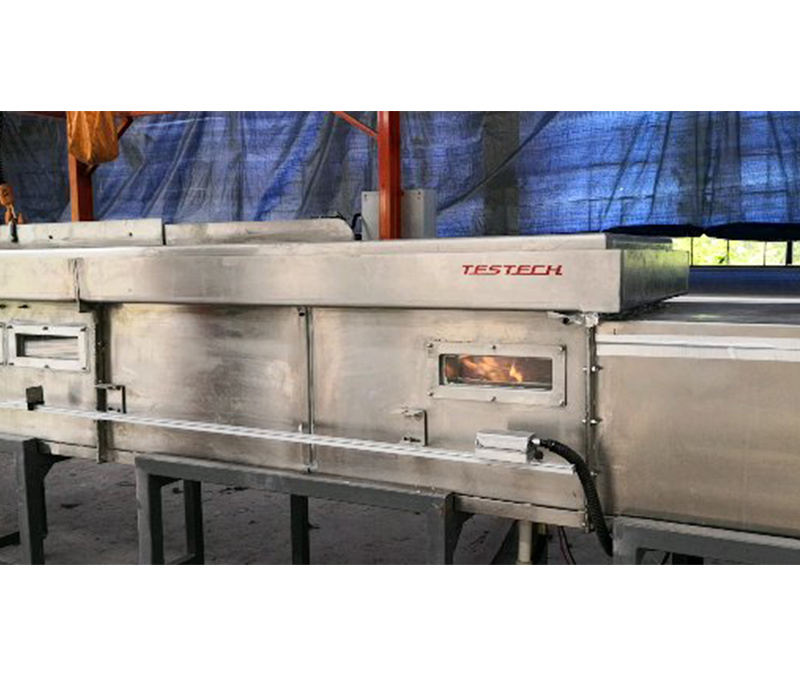

1、燃烧箱体为不锈钢材质，内部铺设耐火砖；保温性能好。燃烧箱内部尺寸305mm x 451mm，长7.6m；

2、内部工装夹具均为不锈钢材质，防锈、防腐蚀；

3、双层石英玻璃观测窗，可观测火焰蔓延距离，并通过指示灯现在火焰前进的位置。

4、燃烧箱高度适宜方便人员观看燃烧状态及安装，调整试样；

5、燃烧箱盖整体设计，根据标准采用水槽密封设计。

6、箱盖有耐火材料及不锈钢材料制成。配有吊装挂钩装置；

7、试样支架配有冷却水循环支撑支架，耐燃烧测试高温；

8、双头燃烧器距空气进口1320mm；

9、不锈钢排烟管道，美观耐腐蚀；

燃烧系统

1、10kV 火花点火器，装有安全停火装置。点火器通过连接到关闭机制的杠杆进行自动定位；

2、燃烧器燃烧热量通过自动燃气流量控制系统自动控制。读数精度为1%；

3、 双极燃气流量阀控制系统；避免因电磁阀故障引起系统漏气，从而导致爆炸风险；

4、变频风机自动控制烟道内风速；风机功率3KW，电压380V；

5、台湾品牌燃气压力表及压力调节阀，精确控制燃气压力；

6、进口燃气流量控制阀，精确控制燃气流量；

测试系统

1、烟密度分析：用白炽光系统测量烟密度：色温2900±100K；电流波动范围±0.5%；烟密度值线性输出；并带有时间补偿功能；

4、透镜将光聚成20mm的平行光束；d/f＜0.04；

5、探测器；光谱分布相应度与CIE相吻合；色度标准函数精度±5%；输出线性度在透光率的3%以内或绝对透光率的1%以内；系统90%的相应时间不超过3s；

6、热电偶为 K型铠装热电偶，0.5mm直径；温度精度0.5℃；

7、压力传感器量程0~100pa；与精度为±2pad的压力传感器相连；压力传感器90%输出的响应时间最多为1s；

8、环境压力精度±200Pa；

9、系统记录时间最少3s；

10、系统时间记录精度0.1s；

11、自动检查火焰蔓延距离；

12、电脑动画显示火焰燃烧蔓延状态，可不用到燃烧箱附近即可知道火焰蔓延状态；

13、电脑实时显示烟密度生成曲线；

14、烟密度透光率自动校准功能；防止烟气灰尘吸附到镜片影响透光率结果；

电脑控制系统

1、标准控制机柜，嵌入式一体化10.2"液晶屏：

• Labview 专用实验室软件控制系统；系统稳定，可靠；

• 控制参数设定与显示; 试验状态与故障显示、查询。

•数据USB导出。历史曲线与数据查询、打印；

•可独立操控机器完成试验。

2、 有声音报警和报警事故显示功能。

3、控制箱上有USB/RS232串口，可外接台式/笔记本电脑操作控制。

4、•可编程控制器（PLC）控制系统：

•自动点火，点火失败检测保护。

•PLC+变频器实行排气体流量自动控制与显示。

•自动测量与计算材料燃烧：热释放速率（H.R.R）、烟增长指数（SPR）、氧消耗量（O2）、CO2生成量。

选配热释放量测试系统（UL910标准中，该试验数据是可选择测试，非必须测试项目）：

气体取样系统

1、高精密专利设计采样系统；确保进入气体分析仪的采样气体稳定、无杂质干扰；使分析仪分析结果更准确；

2、包括微粒过滤器：三级过滤系统，过滤精度0.5um；

3、冷阱：压缩机原理制冷系统；气体采样温度控制0~5℃；

4、吸气泵：提供气体采样动力源；

5、干燥筒；分别氧气及二氧化氮分析气路进行干燥及去杂质处理；

6、高精球阀；开通及关断气路；

7、流量控制器。

气体分析系统

1、氧浓度分析：顺磁氧分析器，o2测量范围0-25%，线性偏差＜1%。氧分析仪响应时间不超过12s;分析仪输出最大分辨率 100X10-⁶；

2、CO及CO₂分析：红外线CO₂分析仪：CO₂测量范围：0-2/10%，线性偏差：＜±1%。分析仪响应时间不超过12s；分析仪输出最大分辨率 100X10-⁶；

3、各项数据采集与保存；画面监控,实时温度曲线、实时CO₂/O₂数据曲线显示;历史曲线与数据查询。
