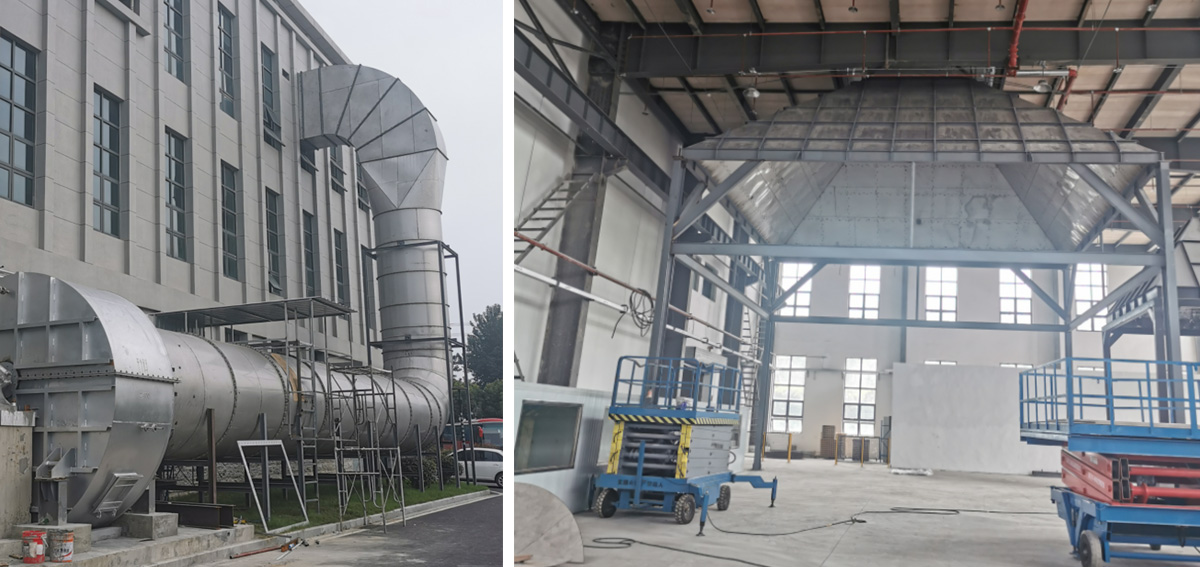

UL9450A 模组、机柜单元及安装级别火焰蔓延测试系统

热释放简介

燃烧热释放量测试理论是基于纯燃烧卡路里与燃烧的氧气量成正比，每燃烧1KG氧气将会产生13.1 MJ/kg的燃气， 测试气体的热排放，点火时间，氧气消耗率，CO, CO2生成率，燃气的气流都将会被测量。

该测试系统参考NFPA286规定并重点参考国外相关大型热释放测试系统的相关论文研究及实际案例；测试系统由如下几部分构成：试验装置、排烟管道、风速控制系统、烟气采样及预处理系统、气体分析系统、烟密度采集系统、燃气控制系统、数据采集计算机分析系统等。

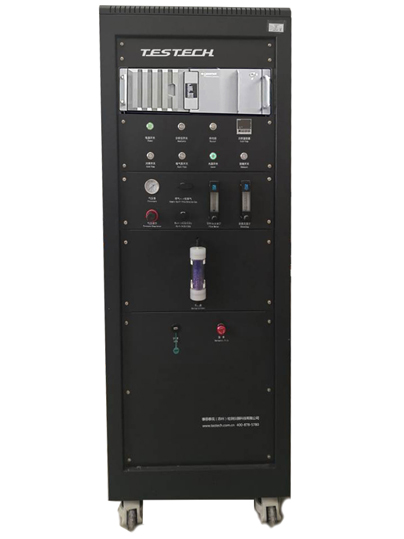

• 烟气采样和预处理系统：包括取样器、过滤器、冷阱、吸气泵、干燥筒、流量控制等

• 气体分析系统：

(1) 进口顺磁氧分析仪 量程0~25%，线性偏差<1%，响应时间<6S，输出最大分辨率100X10-6

(2) 进口红外线CO2分析仪 量程：0~10%，误差：1%FS，重复性<1%，再现性2%

(3) 进口红外线CO分析仪 量程：0~1%，误差：1%FS, 重复性1%FS,再现性小于2%

• 烟密度测试系统：美国进口光电接收器: 波长范围350-1100nm；峰值相应：0.65A/W；最大输出电流：100mA；增益调节 70dB；控测器线性度≥99.8%，不稳定度<0.1%，光源接收精度0.1%

• 应用软件测试系统：LABVIEW编辑应用软件，控制界面友好，操作方便；数据交互性功能强大，更适用于进行科学研究分析

• 软件功能模块化设计，可实现参数设置、系统校准（分析仪校准、光系统校准、热释放校准等）、试验信息、试验、数据分析和报告打印功能

规格：3MW、5MW、10MW、20MW

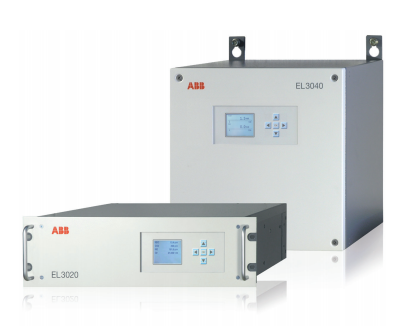

氢气+碳氢总量气体分析系统

• 样气组分：碳氢化合物。

• 最小量程：0~5mg有机碳/m³。

• 最大量程：0~100000有机碳/m³；样气中的样气组份度不得超过爆炸极限(LEL)的50%。

• 量程档数：1至4个量程档；量程是按用户订单设定的，可缩放4倍（至最小指示量程）。

• 量程切换：手动，也可提供外部控制或自动。

• 报警极限：极限值可以在系统配置期间设置。报警信号通过数字端口输出。

以下数据使用于≥50 mg有机碳/m3的量程。

• 线性偏差：≤2%量程至10000 mg有机碳/m3的量程，此数值适用于一个（被标定）量程。

• 重复性：≤0.5%量程；

• 零点和灵敏度漂移：≤0.5mg有机碳/m3/周；

• 输出信号波动（2σ）：≤0.5%量程，电子T90=20秒

• 检测极限（4σ）：≤1%量程，电子T90=20秒

FTIR气体综合分析系统

傅立叶红外光谱分析仪是防火试验中用于毒性测试的理想工具。它可以与锥形量热仪、烟密度测试箱配合使用，从而在线检测燃烧过程中释放气体的毒性成分。CEM典型的烟毒性测试成分有 H2O, CO2, CO, N2O, NO, NO2, SO2, HCl, HF, NH3, CH4, C2H6, C3H8,和C2H4。等，GASMET傅立叶红外光谱可以很容易拓展新的测试组分及量程。被测的组份和校准范围可以根据实际应用而更改。技术数据配置在一个样品系统中。

傅立叶红外光谱分析仪应用于在线测量。它是用于测量燃烧试验中微量气体浓度的理想工具。傅立叶光谱分析系统的所有零件都需加热到 180ºC。它可以用于稀释气体和样品气体的分析且不需要预先干燥。Gasmet傅立叶红外光谱分析系统由满足ISO 19702相关要求的傅立叶CX4000气体分析仪以及Gasmet PC工业计算机系统和Gasmet氧气采样系统组成。所有相关设备集成到一个标准的19"机柜中。

• 中红外全光谱分析，光谱范围：500-4500cm-1

• 分辨率：4 cm-1，干涉仪扫描速度：10次/秒

• 检测器：采用Peltier冷却MCT，红外光源：SiC150K，分束器：ZnSe（防潮材料）

• 可测量H2O高达40%的混合气，永久保存光谱库，进行出厂气体组分标定后，无需再次标定

• 性能：可同时测量50多种气体组分；响应时间T90：< 120 s，取决于气体流速和检测时间；气体分析单元温度：50-180℃

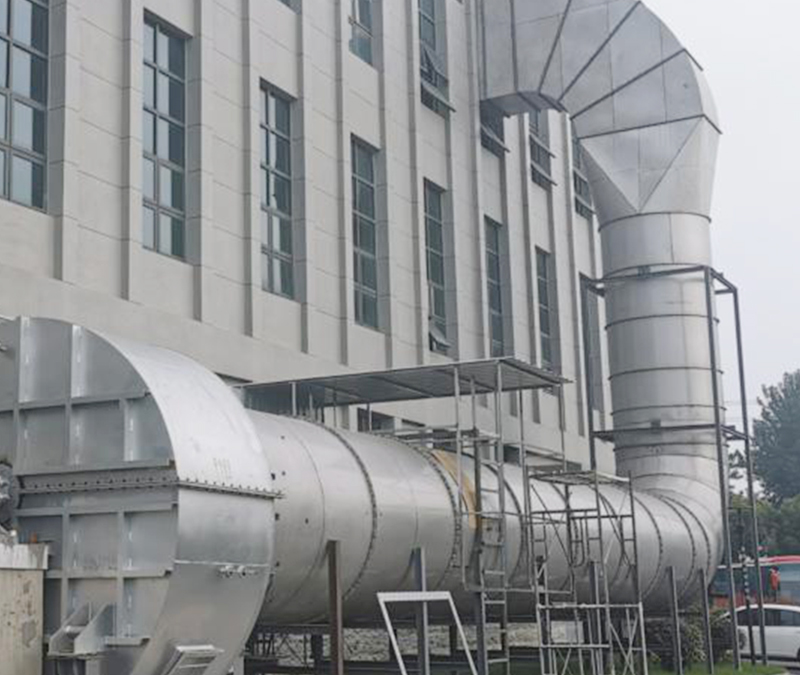

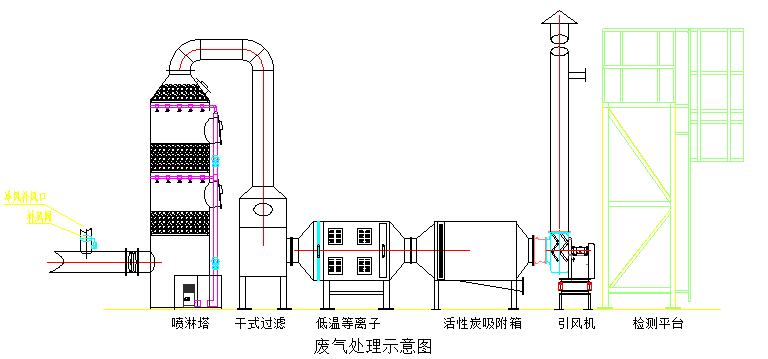

烟气尾气处理系统（选配）
