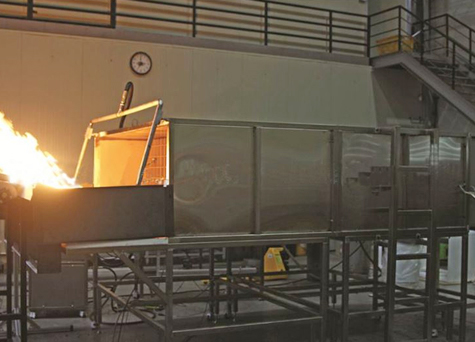

光伏电池板燃烧测试系统

2023.04.18

产品介绍
泰思泰克光伏电池板燃烧测试系统依据UL 1730、IEC 61730-2要求设计研发。是在模拟真实条件下来评估屋顶及组件的耐火性能的仪器，在A1.82m、B 2.4m和C 3.9m情况下评定试样的等级A~C级。同时可应用于光伏电池组件阻燃性能测试使用。

标准
• UL 1730 : 多户住宅和旅馆房间的个人居住单元的烟尘探测监视器：电动信号器探测住宅烟尘状况
• UL 790 : 屋顶覆盖材料的标准防火测试方法
• IEC 61730-2 附录A: 光伏组件燃烧测试

• ASTM E 108-04: 屋顶覆盖材料的标准防火测试方法

特点
1、不锈钢工装结构，美观耐腐蚀；
2、电子自动控制甲板倾斜率
3、系统温度自动控制；
- 等级 A, B : 760 ±28℃(1400 ±50℉) - 21,000 ~ 22,000 Btu/min
- 等级 C : 704 ±28℃(1300 ±50℉) - 18,000 ~ 19,000 Btu/min
4、高精度燃气控制阀控制燃气流量
5、高精度压力表及压力调节阀控制气体压力
6、每种传送到燃烧器中的气体需遵循不同的测试和控制方法
7、- LNG: 使用MFM可精确测量气流量（气流量由自动控制阀控制）
8、 -LPG: 使用逆变器系统调节空气流动速率：测试甲板上速率为19±8 km/h(5.5m/sec)
9、系统制动化程度高。采用自动点火方法，测试同时可自动点火
10、通风管道上附有导板，以便保护供应测试甲板的气流紊流度不受外界干扰
11、通风管道上装有斜率调整面板，用于调整空气流动方向
12、燃烧器顶端58.7mm处安装有热电偶，可测试温度888±28℃

13、使用DAQ系统可自动控制和完成测试

测试结果
1) 火焰蔓延的一般性能标准
• 屋顶覆盖材料的任何部分（组件或面板）以火焰或发光颗粒形式从测试甲板上吹落
• 可通过滑动，裂开，弯曲屋顶覆盖材料等方式使屋顶甲板外露
• 火安全等级A: 火焰蔓延范围是 1.82M,
火安全等级B: 火焰蔓延范围是2.4M,
火安全等级C: 火焰蔓延范围是 3.9M,
从试样边缘开始测量火焰蔓延状态
2) 屋面燃烧的一般性能标准
• 面板或组件的任何部分以火焰形式从测试甲板上吹落或掉落
• 屋顶甲板的某部分或者屋顶结构中某块面板或组件的一部分以发光粒子的形式消失

• 继续保持组件或面板的燃烧状态

定制燃烧测试仪,垂直燃烧测试仪,水平燃烧测试仪

机型 TTech-UL1730
尺寸大约 6,000(W)x2,200(D)x2,000(H)mm
电源 AC 380V 3-Phase, 50/60Hz, 50A
重量 Approx. 850kg
说明书可提供
排气最小 400㎥/min
工具丙烷气/液化天然气，压缩气体，吸尘器，电脑
