电科院燃烧实验室完成并投入使用

苏州市轨道交通集团有限公司为市直属大型国有企业,主要承担苏州市轨道交通规划、建设、运营、资源开发及物业保障等工作。集团现下设12个处室,6家二级分(子)公司,对外投资5家公司,目前共有职工10000多人。

泰思泰克2022年4月与苏州轨交达成合作,为苏州轨交建设实验室。

实验室的主要用途是建筑材料燃烧测试。建筑材料燃烧系列仪器主要包括锥形量热仪、建筑材料烟密度试验箱、建筑材料单体制品燃烧测试装置

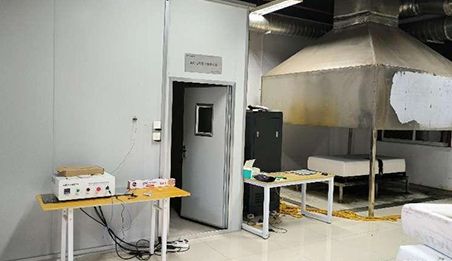

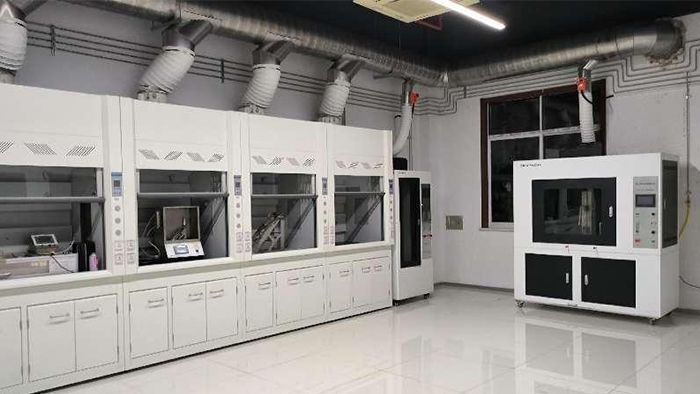

轨道交通集团建材燃烧实验室轨道交通集团建材燃烧实验室

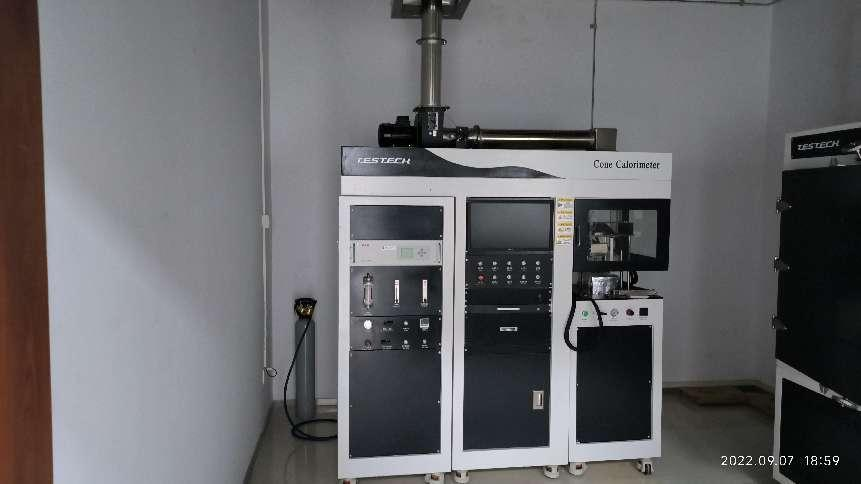

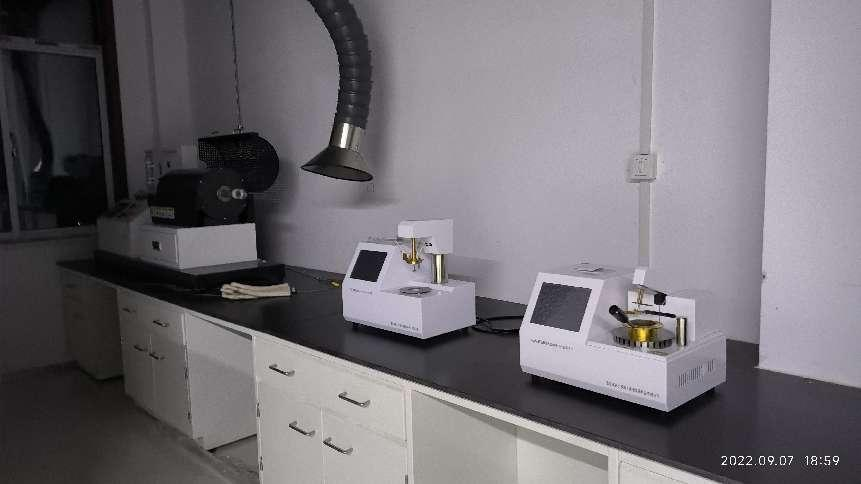

开口闪点测试仪锥形量热仪


$title}

  • 建材单体燃烧测试装置 符合标准
  • 系统组成及结构特点
  • 铺地材料热辐射测试仪
  • 热辐射系统

• GB/T 20284-2006:建筑材料或制品的单体燃烧试验

• GB 8624-2012:建筑材料及制品燃烧性能分级

• BS EN 13823:单体燃烧仪(SBI)测定建筑材料(不包括地板材料)在单体燃烧热侵袭状况下的性能

SBI单体燃烧试验装置由燃烧室、小推车、集烟罩和烟管、喷淋塔、控制柜、气体预处理和分析系统、燃气控制系统、排风控制系统、烟密度测量系统及数据采集处理系统和用户操作系统组成;

1. 燃烧室

1.1 燃烧室内尺寸:3m*3m*2.4 m;

墙体由不锈钢及硅酸钙板构成,整洁、美观、大方。

内部工装均有不锈钢制成,美观耐腐蚀;

燃烧室留有观察窗和门,方便进行试验观察和维护;

燃烧室配备梯子和围栏,方便对烟管和测试系统进行整理、维护和检修;

2. 小推车

小推车采用方管焊接烤漆工艺,美观、牢固、耐用,试样安装方便;

小推车上有主燃烧器及辅助燃烧器,边长250mm的等腰三角形的沙盒燃烧器;

小车背板为硅酸钙板密度 800±150 kg/m³;厚度为12±3mm;

3. 集烟罩和烟管

集烟罩采用双层不锈钢制成,中间填充蛭石,放置热量散失;

排烟管道采用J型排布,排烟管路采用内径为315mm±5mm不锈钢管,用50mm厚的耐高温矿物棉保温;

烟管内包含一段米字型导流段,抑制紊流,使烟气流动稳定均匀;

所有结构部件均有不锈钢制成,美观,耐腐蚀;

测试箱体材料由板子制成(钙+硅酸盐),厚13±1mm,标称密度为 650kg/m3 ;

测试箱体和试样之间的流通气体体积由试样两侧平均生成,流通面积为(0.23±0.03)㎡;

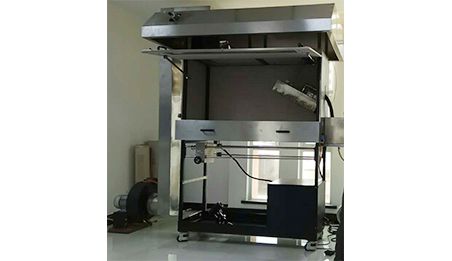

辐射热源为充气平板,倾斜 30o,指向平面放置的铺地材料样品。热辐射板产生辐射性能量流,热量在10.9 kW/m2 到 1.1 kW/m2之间,可达到900℃ 摄氏度,且应该包含安全阻断功能;

美国进口热量计,量程20KW/㎡;

引燃器直径为0.7mm,19/EA,距每条中心线底部60度位置;

辐射板最高温度900℃;

标准板由厚20±1mm,密度850±100kg/m³无涂覆层的硅酸钙板制成;尺寸1050X250mm;

小型不锈钢引燃嘴辅助样品引燃。点火器内径6mm,外径10mm;两排孔,一排19个孔直径0.7mm,一排16个孔直径0.7mm;

进口流量控制阀,精确控制丙烷流量0.026±0.002L/s;

美国进口热量计,量程20KW/㎡;

引燃器直径为0.7mm,19/EA,距每条中心线底部60度位置;

进口流量控制阀,精确控制丙烷流量0.026±0.002L/s;

燃烧器为欧洲技术,可防止内爆;

排烟系统

排气管上应附加 2.5±0.2 m/s的排气装置;

排烟能力85m³/min ;

排烟风速仪精度为±0.1m/s,位于箱体烟道下边缘上方250±10mm处;

热辐射高温计精度±0.5℃,距辐射板约1.4m;

辐射高温计灵敏度恒定在波长1um~9um范围内;

高性能K型铠装热电偶直径3.2mm,具有绝缘和非接地的热接点;处于箱体顶板下25mm,箱体烟道内壁后100mm;

热通量计量程0~15kw/㎡;精度±2%;

应该使用可检测直径范围为250mm,黑体温度范围在480℃ ~ 530℃内的辐射高温计调节热量辐射面板表面的热流量在误差范围内,测量从散热板至110mm ~ 910mm范围内的热通量,间隔为110mm;

带角度控制板,方便观测仪器,在设定和校正阶段控制仪器。

带烟雾测试探头的不锈钢罩。

数据收集和分析软件。

引火燃烧器的火焰长度调节范围是 60~120mm;

根据辐射散热板的空气流动状况,背后面板的临界温度可调整为900℃;

含烟密度系统;配标准滤光片至少3片,用于定期校准烟密度值。
